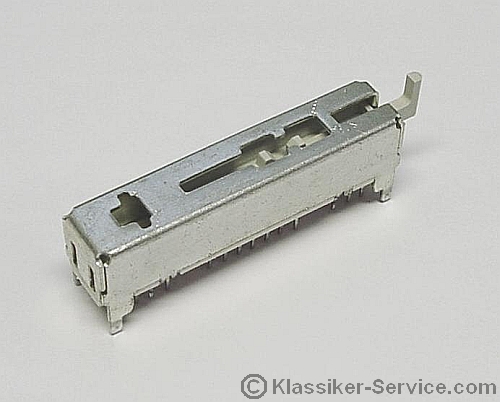

Schiebeschalter mit "Nase"

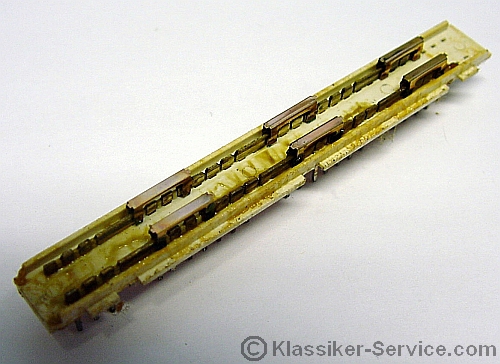

Diese Schalter sind elektromechanisch genauso wie jeder Schiebeschalter, abgesehen davon, das die "Schiebefunktion" durch eine "Nase" in den eigentlichen Schiebemechanissmus eingerastet wird. Durch das halboffene System verrotten die Kontaktpaltten an den jeweiligen Enden. Als wir dieses Gerät erhalten haben, in dem der Schalter verbaut war, haben wir schon nach öffnen des Gerätes den typischen "Duft" eines bestimmten Kontaktreinigers u. Versieglers in der Nase ( Markennamen werden aus Abmahnungsgründen nicht genannt!). Nach dem Öffnen des Schalters sah man nur noch braun-grünen Schleim. Selbst die mechanische Funktion war nicht mehr gegeben, da der Schleim inzwischen sehr zäh geworden ist und auch die Kontaktreiter aufgebogen hat.

Wir haben den Schleim und die Reste der Sprühchemikalien ausgeschwemmt,  die Kontakte gerichtet und professionell gereinigt, versiegelt und den Schiebeschalter wieder zusammengebaut



  • Wissenswertes:

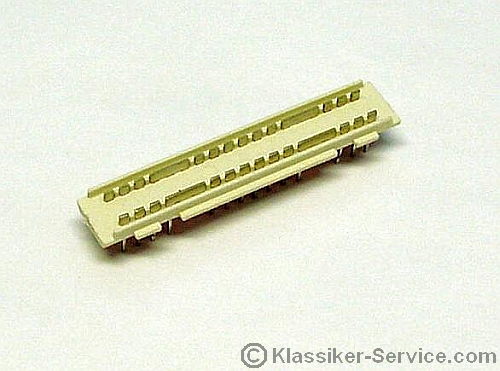

    Diese Art von Schalter mit Nase sind recht selten, auch der keramikartige Träger sieht man selten bei Schaltern die nicht thermisch beansprucht werden.   Die Reiter selbst können von Schaltkulisse zu Schaltkulisse vareieren, also bem demontieren genau aufpassen welcher wo hinkommt, sonst nützt die beste Aufarbeitung nichts !

    Wie bei allen Schaltern mit umgefalzten Haltenasen ist beim öffnen Dieser vorsicht geboten, ein Aufbiegen über 90 Grad, lässt die Nasen genauso abbrechen wie das mehrmalige Aufbiegen. Daher muß die Überholung des/der Schalters mit größter Sorgfalt gemacht werden, denn eine 2. Chance gibt es nicht !
  • Hersteller die diese Art von Schalter verwendeten: ... .

 Bilder:
