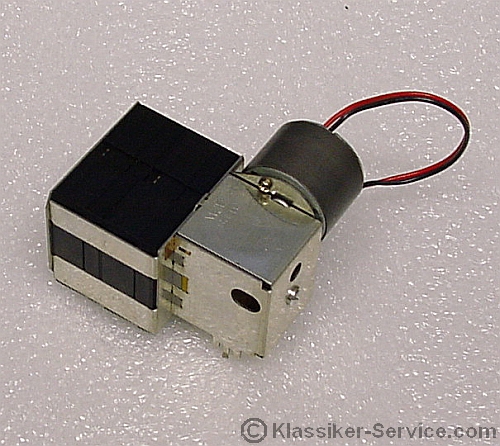

Motordrehschalter mit BCD-Codierer

Normaler motorgetriebener Stereo - Inputselector mit der Besonderheit, das zur Positionserkennung keine Zählscheibe sondern eine BCD-Codierscheibe verwendet wird. Das hat den Vorteil, das bei einem Neustart des Vorverstärkers / Vollverstärkers, der Steuerprozessor zur Positionserkennung, den Schalter nicht zum zählen der Impulse hin und herdreht, sondern immer weis, an welcher Position er steht. Die Silberkontakte der Drehscheibe und der Zungen verrotten leider auch nach Jahren, so das diese wieder aufgearbeitet werden sollten um einen sauberen Kontakt zu gewährleisten.

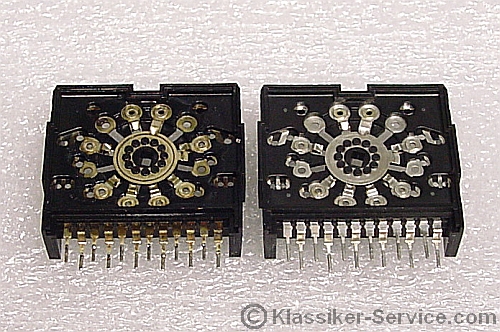

Auf dem ersten Bild sieht man die Drehschalter des linken (noch unaufgearbeiteten) und rechten ( schon aufgearbeiteteten) Kanales.

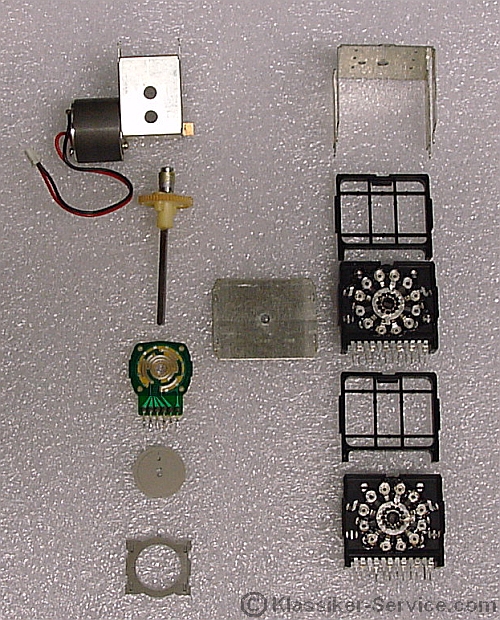

Die kleine grüne Schaltplatine ( mittleres Bild) ist der BCD-Codierer zur Positionserkennung





  • Wissenswertes:
    Diese Art von Schalter sind recht selten, die meisten der Motordrehschalter haben statt BCD-Codierer die Zählscheibe eingebaut.
    Der Verschleiss ist dabei höher als bei diesem. Beim Überholen sollte man darauf achten, die Kontaktplättchen nich zu verbiegen, sie stehen alle in einer Flucht. Ist eines dieser Plättchen nur minimalst verbogen, kratzt das darauffolgende Kontaktplättchen die Kontakte der Drehscheibe auf. Es entsteht ein erhöhter Verschleiß, der früher oder Später zum Ausfall führt. Da die Scheiben oft individuell für den Hersteller des Gerätes konfiguriert sind, gibt es keinen Ersatz, das Gerät mit so einem Schalterschaden ist dann proktisch ein Totalschaden !
  • Hersteller die diese Art von Schalter verwendeten: PIONEER, YAMAHA, Denon, ROTEL... .

Bilder:
