Motordrehschalter mit Zählscheibe

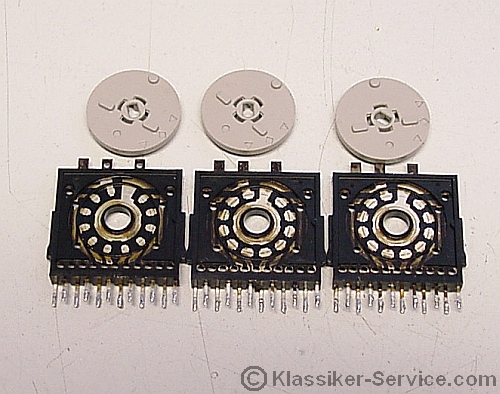

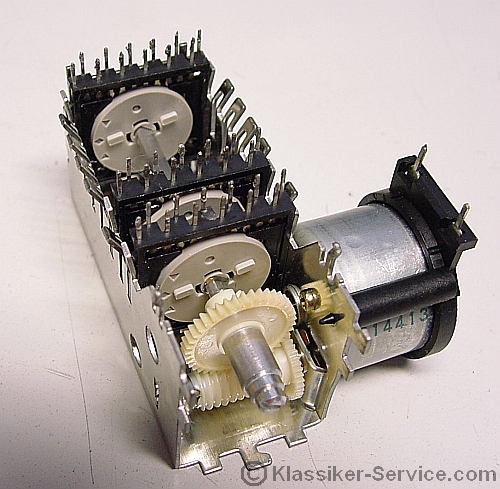

Normaler motorgetriebener Stereo - Inputselector mit Zählscheibe zur Positionserkennung. Durch diese Konfiguration muß nach Neustert des Gerätes ein Positionserkennungslauf durchgeführt werden. Dabei werden die Impulse vom Prozessor ausgewertet und zwischengespeichert. Der Nachteil ist der höhere Verschleiss, im Gegensatz zur BCD-Version und das bei Kontaktproblemen auf dieser Scheibe nicht nur die Position nicht mehr erkannt wird sondern nach Initialisierungslauf, der Motor  ins Endlose weiterdreht und dabei beschädigt werden kann ( ggf auch die im inneren befindliche Rutschkupplung). Beim Zusammenbau sollte man darauf achten, die Scheiben, welche unterschiedlich sind, nicht zu verwechseln !





  • Wissenswertes:
    Diese Art von Motorselektoren sind recht häufig bei allen Herstellern von Vollverstärkern aus den 90ern anzutreffen
    . Beim Überholen sollte man darauf achten, die Kontaktplättchen nich zu verbiegen, sie stehen alle in einer Flucht. Ist eines dieser Plättchen nur minimalst verbogen, kratzt das darauffolgende Kontaktplättchen die Kontakte der Drehscheibe auf. Es entsteht ein erhöhter Verschleiß, der früher oder Später zum Ausfall führt. Da die Scheiben oft individuell für den Hersteller des Gerätes konfiguriert sind, gibt es keinen Ersatz, das Gerät mit so einem Schalterschaden ist dann proktisch ein Totalschaden !
  • Hersteller die diese Art von Schalter verwendeten: PIONEER, YAMAHA, Denon, ROTEL... .

Bilder:
